Materialliste

• Zyxel PM7300-T0 (XGS-PON Bridge / SFU)
• Cisco C1111-4P
• LC APC zu SC APC, Simplex, Single Mode (OS2) Fiber Kabel
  • Je nach Gebäude kann OTO Plug von LC/APC abweichen, Bspw. E2000/LSH APC
• Notebook für den Aktivierungsvorgang

Aktivierung Anschluss

Bevor der Anschluss verwendet werden kann, muss die Aktivierung via Swisscom Splashpage abgeschlossen werden. Dazu benötigst du:

• Aktivierungs-Code (Numerisch): Bspw. 123987
• OTO-ID: Bspw. B.123.456.789.0
• Plug-Nummer: Bspw. 2

Diese Details erhältst du von green nach dem Abschluss des Abonnements.

Aktivierungscodes und Splashpage sind nicht unbegrenzt lange gültig, nur ca. 2 Wochen. Falls du im Aktivierungs-Schritt keine Splashpage siehst, musst du dich an den green Support wenden.

Verkable jetzt dein Anschluss wie folgt:

Weise deinem Notebook nun eine IP aus dem 192.168.0.0/24 Netz zu, Bspw. 192.168.0.10 und öffne die Verwaltungsoberfläche via https://192.168.0.1/. Benutzername und Passwort findest du auf der Unterseite des Zyxel PM7300-T0. Prüfe, ob die 802.1q VLAN ID auf 10 gestellt ist und der Modus auf Bridge, falls nicht, passe diese Einstellungen gemäss Screenshot an.

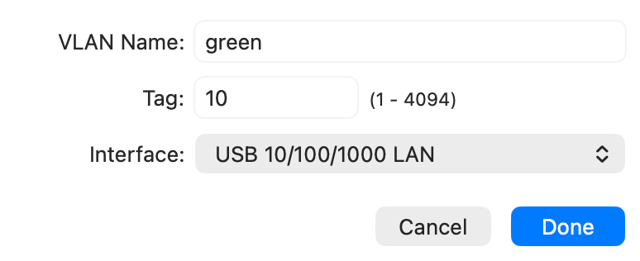

Ändere jetzt die Netzwerkadapter-Einstellungen deines Notebooks auf DHCP und hinterlege die VLAN ID 10 Beispiel auf macOS:

Erneuere jetzt den DHCP lease, falls du nicht bereits eine IP aus dem Swisscom Netz bekommen hast. Öffne danach die Splashpage zur Aktivierung https://www.swisscom.ch/splashpage/guest/app/AccessId/de. Falls du diese Seite nicht öffnen kannst, prüfe die obigen Schritte erneut oder melde dich beim green Support. Gib jetzt deine Details gemäss E-Mail von green ein.

Danach kann es bis zu 30 Minuten dauern, warte bis du “Ihr Anschluss wurde aktiviert.” Seite weitergeleitet wirst. Falls nicht, wiederhole diesen Schritt erneut.

Router / Firewall Konfiguration

Die VLAN ID aus dem vorherigen Schritt kannst du aus deinen Notebook-Netzwerkeinstellungen wieder entfernen. Weise deinem Notebook nun erneut eine IP aus dem 192.168.0.0/24 Netz zu und öffne die Verwaltungsoberfläche via https://192.168.0.1/. Pass jetzt die 802.1q VLAN ID in den Broadband Einstellungen auf 11 an.

Schliesse jetzt alle Geräte gemäss folgender Visualisierung an, die korrekten Ports am C1111-4P sind ebenfalls gekennzeichnet.

Zuletzt musst du auf deinem Router oder deiner Firewall den WAN Anschluss statisch gemäss zugewiesenem Adressbereich konfigurieren.
